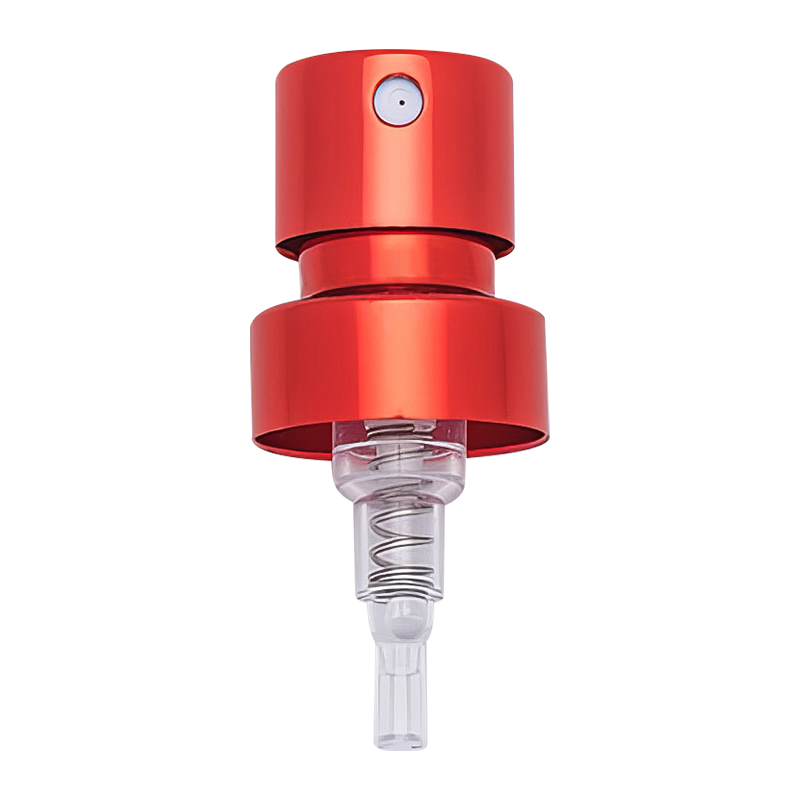

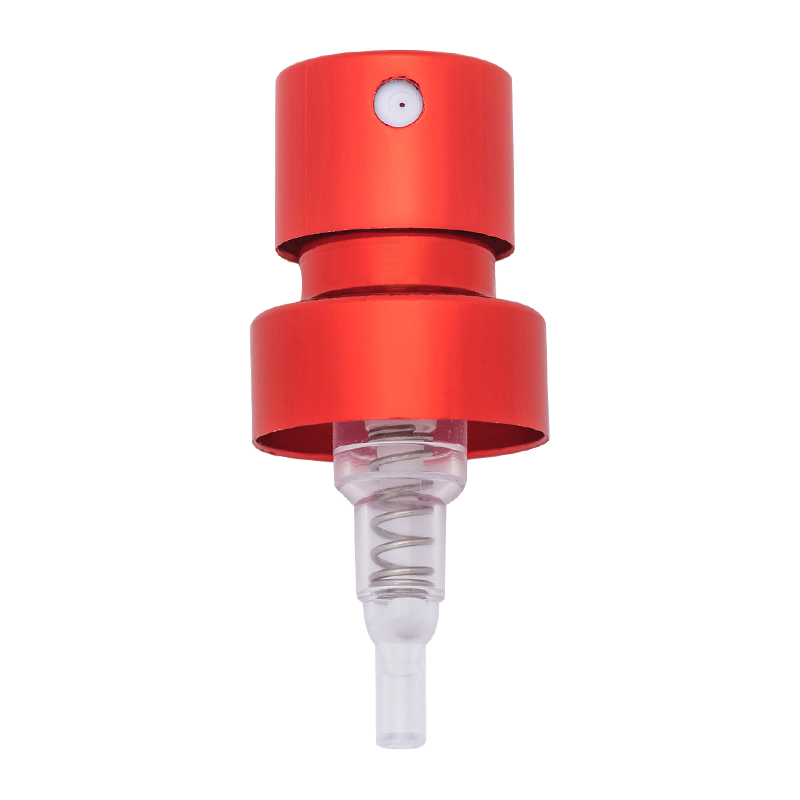

XY-PT-⊘15JDAB 15 mm Crimp-Parfüm-Feinnebel-Pumpzerstäuber, kurzer Typ

So verbessern Sie die Sprühgleichmäßigkeit des 15 mm Crimp-Parfümnebelpumpe, kurze Düse ?

Die Gleichmäßigkeit des Sprühstrahls ist der zentrale Leistungsindikator der Parfümdüse, der sich direkt auf die Erfahrung des Benutzers mit dem Duftdiffusionseffekt auswirkt. Die 15-mm-Crimp-Parfümnebelpumpen-Kurzdüse hat eine kompakte Struktur und ist für Behälter mit kleinem Durchmesser geeignet. Die Verbesserung der Sprühgleichmäßigkeit erfordert die koordinierte Optimierung von Konstruktionsgenauigkeit, Materialeigenschaften, Produktionsprozess und Prüfstandards. Die folgenden konkreten Pläne werden aus mehreren Dimensionen entwickelt:

1. Optimieren Sie das Kernstrukturdesign der Düse

Das strukturelle Design der Düse ist die Grundlage für die Bestimmung der Gleichmäßigkeit des Sprays, und es müssen feine Verbesserungen an den drei Schlüsselteilen Flüssigkeitskanal, Zerstäubungskomponente und Crimpdichtung vorgenommen werden.
Stromlinienförmiges Design des Flüssigkeitskanals
Der interne Flüssigkeitskanal (einschließlich Flüssigkeitseinlass, Führungshohlraum und Düsenloch) der 15 mm kurzen Düse muss eine stromlinienförmige Struktur annehmen, um rechte Winkel, Vorsprünge und andere Konstruktionen zu vermeiden, die zu Turbulenzen neigen. Durch Simulation der rechnergestützten Fluiddynamik (CFD) wird die Gradientenkurve des Innendurchmessers des Kanals optimiert, um sicherzustellen, dass das Parfüm reibungslos im Kanal fließt und die durch ungleichmäßige Strömungsgeschwindigkeit verursachte Zerstäubungsabweichung verringert wird. Beispielsweise geht der Innendurchmesser des Kanals vom Flüssigkeitseinlass bis zum Düsenloch fließend von 1,2 mm auf 0,8 mm über, so dass die Flüssigkeit unter Druck einen stabilen laminaren Zustand bildet und die Grundlage für eine gleichmäßige Zerstäubung gelegt wird.
Hochpräzise Bearbeitung der Zerstäubungslöcher
Das Düsenloch ist eine Schlüsselkomponente der Zerstäubung und seine Öffnungsgenauigkeit und Formsymmetrie wirken sich direkt auf die Sprühform aus. Es wird empfohlen, die Laser-Mikrolochbearbeitungstechnologie zu verwenden, um die Öffnungstoleranz innerhalb von ±0,005 mm zu kontrollieren und sicherzustellen, dass die Innenwand des Kanals glatt und gratfrei ist. Gleichzeitig wird ein symmetrisches Mehrlochdesign (z. B. 3-4 Zerstäubungslöcher mit einem Durchmesser von 0,3 mm, die gleichmäßig in einem Ring verteilt sind) verwendet, um die Flüssigkeit synchron aus mehreren Richtungen herausspritzen zu lassen, und die Sprühabweichung, die durch einen einzelnen Kanal erzeugt werden kann, wird durch Störungen des Luftstroms ausgeglichen, wodurch die Gesamtgleichmäßigkeit verbessert wird.
Abstimmung von Crimpstruktur und Dichtung
Das Crimp-Design muss die Konzentrizität der Düse und des Flaschenkörpers gewährleisten. Wenn die Montageabweichung 0,1 mm überschreitet, kann es zu einem ungleichmäßigen Druck auf die Flüssigkeit und zu Problemen mit übermäßigem oder schwachem lokalem Sprühen kommen. Daher müssen die Tiefe des Kartenschlitzes und die Höhe des Vorsprungs der Schnalle genau auf den Flaschendurchmesser abgestimmt sein, und der elastische Ausgleich des Silikondichtrings muss verwendet werden, um sicherzustellen, dass die Düse nach dem Zusammenbau vollständig mit der Achse des Flaschenkörpers ausgerichtet ist, um ein Ungleichgewicht der Druckverteilung durch Kippen zu vermeiden.

2. Verbessern Sie die Materialleistung und den Oberflächenbehandlungsprozess

Die physikalischen Eigenschaften und der Oberflächenzustand des Materials beeinflussen die Fließfähigkeit und den Zerstäubungseffekt der Flüssigkeit. Es gilt, Materialien auszuwählen und den Oberflächenbehandlungsprozess gezielt zu optimieren.
Wählen Sie Materialien mit niedrigem Reibungskoeffizienten
Es wird empfohlen, für die Kernkomponenten der Düse (wie Kolben und Ventilkerne) modifiziertes POM (Polyoxymethylen) oder LCP (Flüssigkristallpolymer) zu verwenden. Diese Materialien weisen eine hervorragende Verschleißfestigkeit und einen niedrigen Reibungskoeffizienten (≤0,2) auf, wodurch die Widerstandsschwankung der Flüssigkeit während des Fließvorgangs verringert werden kann. Tragen Sie gleichzeitig eine Fluorbeschichtung (z. B. PTFE) auf die Oberfläche auf, die mit der Flüssigkeit in Kontakt kommt, um das Anhaften der Flüssigkeit zu verringern, einen instabilen Fluss durch lokale Rückstände zu vermeiden und ein gleichmäßiges Sprühvolumen sicherzustellen.
Präzise Oxidationsbehandlung der Aluminiumoberfläche
Bei Düsen, die Aluminiumteile enthalten (z. B. Stößelstangen und Gehäuse), müssen die Oberflächenbeschaffenheit und Härte durch einen Eloxalprozess verbessert werden. Die Dicke des Oxidfilms wird auf 8–12 μm eingestellt, und die Filmschicht ist gleichmäßig und lochfrei, wodurch das Phänomen vermieden wird, dass Flüssigkeit aufgrund einer rauen Oberfläche an der Wand hängt. Beispielsweise nutzt Zhangjiagang XinYe Chemical Sprayer Co., Ltd eine vollautomatische Oxidationsproduktionslinie im Aluminiumoxid-Oberflächenbehandlungsprozess. Durch die genaue Steuerung der Elektrolytkonzentration und der Stromdichte wird die Konsistenz der Oberfläche der Aluminiumkomponenten sichergestellt und eine stabile physikalische Grundlage für den reibungslosen Flüssigkeitsdurchgang geschaffen.
Materialstabilität von Dichtungen
Dichtungen (z. B. Silikondichtungen) in auslaufsicherer Ausführung müssen aus lebensmittelechtem Silikon mit starker chemischer Beständigkeit bestehen, und die Shore-A-Härte wird auf 50–60 Grad eingestellt, was nicht nur eine gute Abdichtung gewährleistet, sondern auch eine stabile elastische Rückmeldung beim Drücken bietet. Durch die Anpassung des Vulkanisierungsprozesses des Silikons werden interne Blasen und Verunreinigungen reduziert, Druckverluste durch ungleichmäßige Verformung der Dichtungen vermieden und der Druck der Flüssigkeit in der Düse stabil gehalten, sodass eine kontinuierliche Leistung für eine gleichmäßige Zerstäubung gewährleistet ist.

3. Verbessern Sie den Produktionsprozess und die automatische Steuerung

Eine präzise Kontrolle im Produktionsprozess ist der Schlüssel zur Sicherstellung der Umsetzung des Konstruktionsplans, und menschliche Fehler müssen durch standardisierte Prozesse und automatisierte Geräte reduziert werden.
Parameteroptimierung beim Spritzgießen
Die Kunststoffteile der Düse (z. B. der Strömungsführungshohlraum und der Zerstäubersitz) müssen mit einer hochpräzisen Spritzgussmaschine hergestellt werden, wobei der Schwerpunkt auf der Steuerung der Einspritztemperatur (z. B. bei POM-Material auf 190–210 °C), dem Haltedruck (30–50 MPa) und der Abkühlzeit (15–20 Sekunden) liegt, um strukturelle Abweichungen durch Schrumpfung und Grat zu vermeiden. Mithilfe eines geschlossenen Regelsystems werden der Hohlraumdruck und die Temperatur in Echtzeit überwacht, um die Dimensionskonsistenz jeder Produktcharge sicherzustellen, beispielsweise durch die Kontrolle des Konzentrizitätsfehlers des Zerstäubersitzes innerhalb von 0,02 mm.
Präzise Positionierung der automatisierten Montage
Der Montageprozess der Düse (z. B. das Andocken des Zerstäuberlochs und des Strömungsführungshohlraums, das Zusammenpassen der Feder und des Kolbens) muss eine visuell geführte automatisierte Montagelinie mit einer CCD-Kamera übernehmen, um die Position der Komponenten in Echtzeit zu erfassen und mit der Positionierungsgenauigkeit des Roboterarms im Mikrometerbereich (± 0,01 mm) zusammenzuarbeiten, um sicherzustellen, dass der Koaxialitätsfehler jeder Komponente 0,03 mm nicht überschreitet. Dieser automatisierte Produktionsmodus kann die Zufälligkeit der manuellen Montage effektiv vermeiden. Die automatisierte Montagelinie von Zhangjiagang
Konsistenzkontrolle der Oberflächenbehandlung mit Aluminiumoxid
Die Oxidationsbehandlung von Aluminiumteilen erfordert eine strenge Kontrolle der Elektrolytzusammensetzung (z. B. Schwefelsäurekonzentration 150–200 g/l), der Temperatur (18–22 °C) und der Oxidationszeit (20–30 Minuten). Die Elektrolytkonzentration wird durch das automatische Flüssigkeitsnachfüllsystem stabil gehalten, um Unterschiede im Flüssigkeitsströmungswiderstand aufgrund ungleichmäßiger Filmdicke zu vermeiden. Gleichzeitig wird die Ultraschallreinigung verwendet, um nach der Oxidation verbleibende Verunreinigungen zu entfernen, um sicherzustellen, dass die Oberflächenrauheit Ra≤0,8 μm ist und unregelmäßige Anhaftungen von Flüssigkeiten auf der Oberfläche reduziert werden.

4. Stärkung der Erkennungsstandards und Qualitätskontrolle

Richten Sie ein prozessübergreifendes Erkennungssystem ein, um Abweichungen durch präzise Messungen und Datenanalysen rechtzeitig zu erkennen und so eine geschlossene Regelung der Sprühgleichmäßigkeit zu erreichen.
Quantitativer Nachweis der Spraymorphologie
Ein Laser-Partikelgrößenanalysator und eine Hochgeschwindigkeitskamera werden verwendet, um den Sprühnebel der Düse zu erkennen, die Tröpfchendurchmesserverteilung (der Ziel-Dv50 wird auf 20–30 μm gesteuert, und das Verhältnis von Dv90 zu Dv10 beträgt ≤2,5) und den Sprühwinkel (30° ± 5° wird empfohlen) aufzuzeichnen, um sicherzustellen, dass die Tröpfchengröße gleichmäßig und der Verteilungsbereich eng ist. Gleichzeitig wird die Sprühbedeckungsdichte innerhalb einer Entfernung von 10 cm von einem Nebelverteilungsinstrument erfasst, und die Abweichung der Anzahl der Tröpfchen pro Flächeneinheit darf nicht mehr als 5 % betragen, um eine lokale Überdichte oder übermäßige Spärlichkeit zu vermeiden.
Druckstabilitätstest
Simulieren Sie das tatsächliche Anwendungsszenario und erkennen Sie den Schwankungswert des Sprühflusses (≤ ± 3 %) bei unterschiedlichen Presskräften (2–5 N) und Flaschendruck (0,2–0,4 MPa), um sicherzustellen, dass das Sprühvolumen stabil bleibt, wenn sich die Pressgeschwindigkeit des Benutzers ändert. Der Druckverlauf während des Pressvorgangs wird in Echtzeit von einem Drucksensor erfasst, um Produkte mit plötzlichen Druckänderungen, die durch Ventilkernverschleiß oder schlechte Abdichtung verursacht werden, auszuschließen.
Zuverlässigkeitsnachweis des gesamten Lebenszyklus
Um die Abschwächung der Sprühgleichmäßigkeit festzustellen, werden beschleunigte Alterungstests (z. B. 5.000 Presszyklen) durchgeführt. Dabei darf die Änderungsrate des Tröpfchendurchmessers nach dem Zyklus 10 % nicht überschreiten. Gleichzeitig werden die Versiegelungs- und Sprühleistung in Umgebungen mit hohen und niedrigen Temperaturen (-5 °C bis 40 °C) getestet, um sicherzustellen, dass der stabile Zerstäubungseffekt unter extremen Bedingungen aufrechterhalten werden kann, im Einklang mit den strengen Standards der ISO9001-2008-Qualitätssystemzertifizierung.

5. Kollaborative Optimierung der Lieferkette und der Kundennachfrage

Die Verbesserung der Sprühgleichmäßigkeit muss mit den tatsächlichen Nutzungsszenarien der Kunden kombiniert werden, und es werden maßgeschneiderte Dienstleistungen genutzt, um den Anpassungsbedürfnissen verschiedener Parfümformeln gerecht zu werden.
Gezielte Schimmelbildung
Unterschiedliche Parfüme haben unterschiedliche Viskositäten und Oberflächenspannungen (z. B. haben alkoholhaltige Parfüme und Parfüme mit ätherischen Ölen unterschiedliche Fließfähigkeiten), und die innere Struktur der Düse muss entsprechend der Formel des Kunden angepasst werden. Beispielsweise wurde ein größerer Führungshohlraum für hochviskose Parfüme entwickelt und eine spritzwassergeschützte Führungsabdeckung für Parfüme mit niedriger Oberflächenspannung hinzugefügt. Die Zhangjiagang
Schritt-für-Schritt-Plan zur Prozessanpassung
Angesichts der Unterschiede zwischen Kleinserien-Versuchsproduktion und Großserien-Massenproduktion werden schrittweise Prozessparameter formuliert. Beispielsweise wird 3D-Druck verwendet, um das Strukturdesign während der Testproduktionsphase schnell zu überprüfen, und automatisierte Geräte werden verwendet, um die Parameter während der Massenproduktionsphase zu verfestigen. Gleichzeitig stehen den Kunden mehrere Produktionspläne zur Auswahl zur Verfügung, die Kosten und Effizienz in Einklang bringen und gleichzeitig Einheitlichkeit gewährleisten.
